蓟县高光谱数据获取及树木统计分析

目的：

　　　对机载系统飞行测试，并对其几何精度进行分析

地点：

• 气候： 阳光充足且稳定，无风，没有云。

• 地点：河北蓟县



系统组成

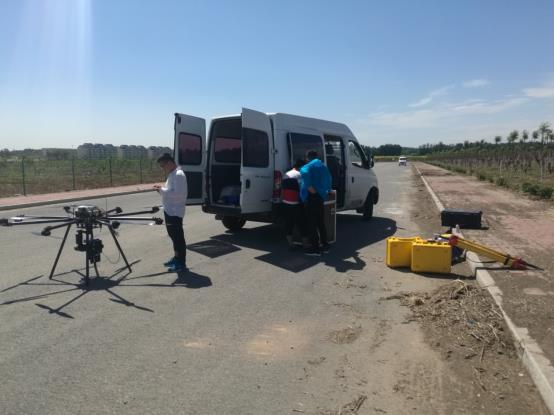

无人机：大八轴（X820）

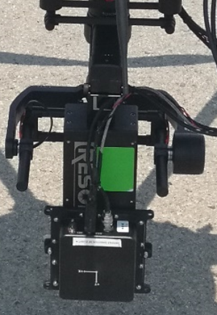

机载系统：Pika Xc2

标靶布

　　参数设置

飞行参数：

　　飞行方式：自动设置航线

　　飞行高度：100米

　　飞行速度：3m/s

相机设置：

　　帧率：100

　　波段数：462

　　自动曝光模式：Nomal

　　飞行架次：2个架次

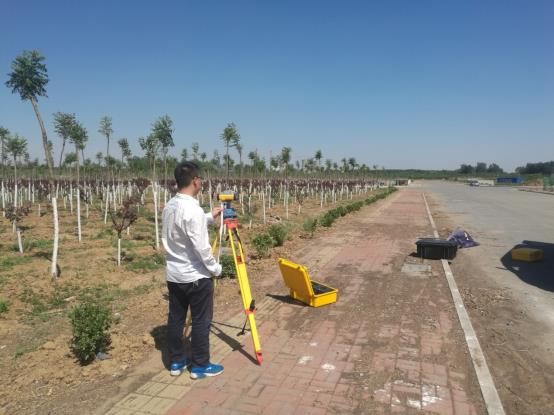

数据采集





数据分析：

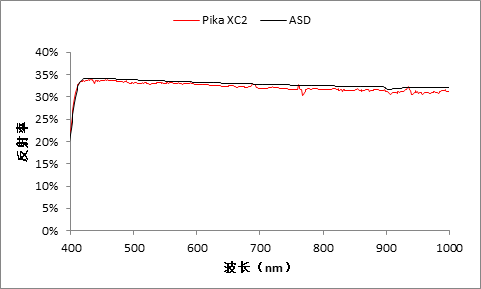

　　在数据采集过程中，在地面铺设灰色标准布，并用ASD FS4 测量其反射率，最后在数据块中选取灰色标准布，从而得到Pika l测量的灰色标准不的反射率图像，其结果如下：






  Pika XC2 与ASD测量的结果几乎一致，从而验证了Pika XC2 的精度




几何分析：

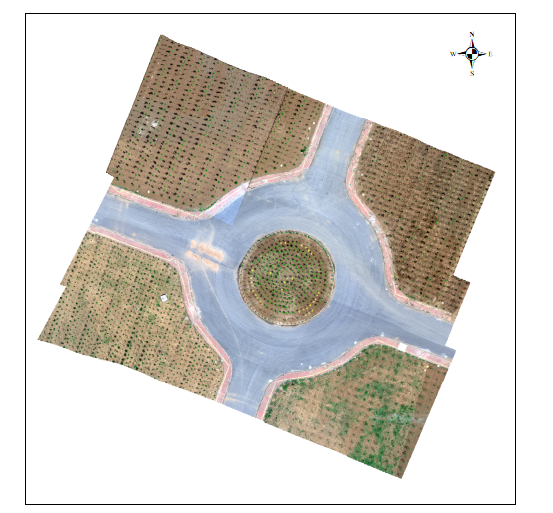

• 　　其拼接结果图如下：

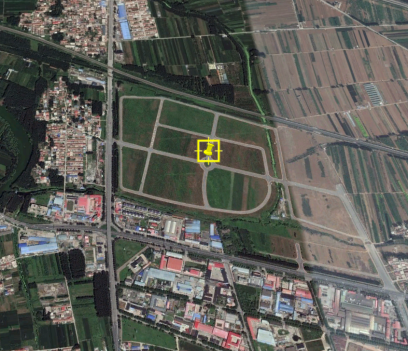

　　将拼接后的图像放置与Google earth上，其结果如下：



数据应用

　　树木的数量的提取

　　本次树的提取如下所示（局部）



经过统计，两幅图中共有树木1613棵，其中共有9棵冠层面积大于1平方米，103棵冠层面积大于0.5平方米
